Представяне на продукта

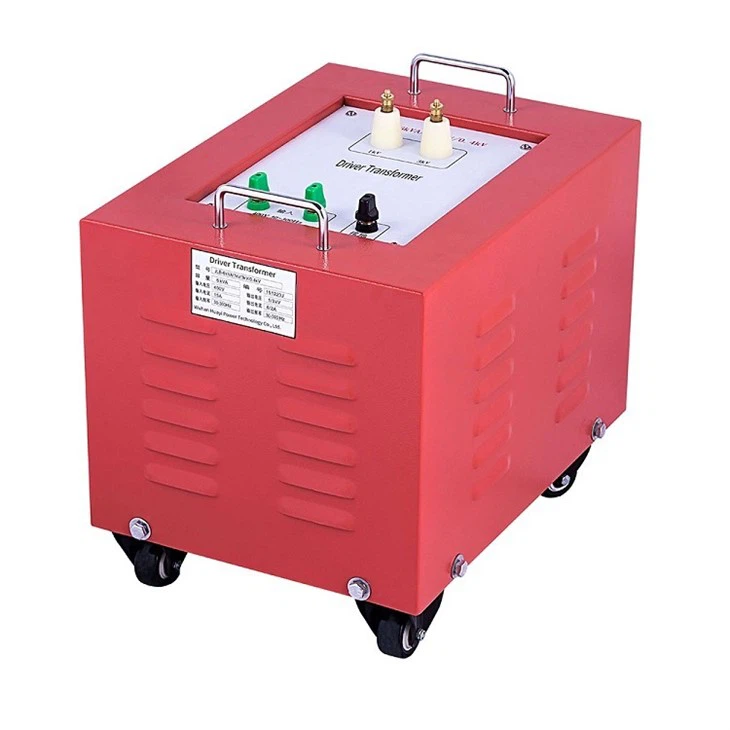

Серията XZB се състои от захранване за преобразуване на честота, възбуждащ трансформатор, реактор и делител на капацитет. Кондензаторът и реакторът на тестваното оборудване образуват пътя на свързване на сериен резонанс. Делителят на напрежението е свързан паралелно към тестваното оборудване за измерване на резонансното напрежение и като сигнал за защита от пренапрежение. Изходната мощност на честотната модулация е свързана към последователната резонансна верига от възбуждащия трансформатор, осигурявайки възбуждащата мощност на последователния резонанс. Той упражнява принципа на сериен резонанс, използва възбуждащ трансформатор, за да мотивира серийния резонансен контур и регулира изходната честота на директора, за да направи индуктивността на контура L и измереното оборудване C в серията резонансни, а резонансното напрежение е напрежението, добавено към тестваното оборудване. Серията XZB се използва широко в електроенергетиката, металургията, петрола, химическата промишленост и други индустрии, прилага се за голям капацитет, тест за капацитет с високо напрежение и превантивен тест.
AC резонансна тестова система
Параметър на продукта
|
температура |
-10 градуса -40 градуса |
|
Относителна влажност |
По-малко или равно на 95%, без кондензация |
|
Надморска височина |
По-малко или равно на 3000 метра |
|
Входяща мощност |
Трифазен 380V, честота 50Hz или монофазен 220V |
|
Изходна честота |
20-300Hz |
|
Форма на вълната на напрежението |
Синусоидална вълна, степен на изкривяване на формата на вълната<1.0% |
|
Работно време |
Непрекъснато работно време 60 минути при номинален товар, пренапрежение 1,1 пъти, 1 минута |
|
Покачване на температурата |
Непрекъснато работно време 60 минути при номинално натоварване, повишаване на температурата По-малко или равно на 65K |
|
Фактор на качеството |
Q По-голямо или равно на 30(f=45Hz) |
|
Точност на измерване |
Система Ефективна стойност 1.5 |
|
Чувствителност на регулиране на честотата |
0.1Hz |
|
Степен на нестабилност |
＜0.05% |
|
Номинално изходно напрежение |
0 ~ 1000kV и по-ниско |
|
Обхват на приложение |
кабелна резонансна система с променлива честота; Оборудване за изпитване на издържано напрежение на честотата на генератора; Електрическо оборудване на подстанция Система за изпитване на издържано напрежение на променлив ток; Резонансна система за усилване за тестване на CVT. |
Функция и приложение на продукта
1. Това оборудване издържа на напрежение и има малък обем, лека и преносима тестова система.
2. Тази система изисква теглото, което може да бъде преместено на място от един човек, да не надвишава 30 кг, а може да бъде преместено от двама души, не трябва да надвишава 60 кг, следователно е подходящо за работа на място.
3. Захранването приема 220V монофазно захранване или 380V единично захранване, което е удобно за събиране на енергия на място.
4. Реакторът използва сухо епоксидно изливане, което е красиво и надеждно и е подходящо за всички видове кабели.
5. Оборудвайте с патентована технология с ниски хармоници, по-ниска от 5% международен стандарт, и предпазвайте главния трансформатор, генератора и другото оборудване от високоволтови хармонични повреди.
6. Оборудвайте с функцията за наблюдение на пиковата стойност според международните стандарти, която може да наблюдава формата на вълната на високо напрежение в реално време.
7. Лесен за работа, голям LED екран.
8. Със собствен микропринтер отпечатвайте и запазвайте тестови данни по всяко време.
9. Гъвкава конфигурация. Различни типове реактори могат да бъдат избрани, за да отговорят на изискванията на различни проби, за постигане на многоцелеви, рентабилни.
Подробности за производството
ЧЗВ
1. Доставка:Бърза доставка и гъвкав начин на транспорт
2. Плащане:Изберете условия на плащане и начин на плащане, който ви е удобен
3. Продажба на услуги:24-часов онлайн контакт, изберете правилния модел оборудване според вашата заявка, дайте най-добрата оферта, подкрепете персонализиране
4. Гаранционен срок:Всички гаранции за качество на машината за една година и техническа поддръжка през целия живот за вас. Онлайн отговор на технически проблеми на клиенти.
