Представяне на продукта
Той е подходящ главно за изпитване на издържано напрежение на постоянен ток или изпитване на ток на изтичане на постоянен ток за отводители от цинков оксид, захранващи кабели, трансформатори, прекъсвачи, генератори и друго високоволтово електрическо оборудване в енергийни отдели, промишлени и минни, металургични, стоманени и други предприятия. отдели
Приложение
1. Изпитване на ток на проводимост за вентилен отводител
2. Изпитване на постоянно напрежение и измерване на тока на утечка за силов трансформатор
3. Тест за издържано напрежение на постоянен ток и измерване на ток на утечка за кабел с високо напрежение (35~500kV и по-ниски)
4. U1mA тест за DC референтно напрежение и 0.75U1mA тест за ток на утечка за отводител от цинков оксид
Справка за избор
Изпитване на DC референтно напрежение и ток на утечка на защита от пренапрежение с цинков оксид
|
Номинално напрежение на разрядника (kV) |
10 |
35 |
66 |
110 |
220 |
|
DC референтно напрежение (kV) |
28 |
90 |
135 |
168 |
314 |
|
Модел (kV / mA) |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
Изберете според нивото на напрежение на подстанцията
|
Ниво на напрежение на подстанцията kV |
10 |
35 |
66 |
110 |
220 |
330 |
|
Максимално изпитвателно напрежение kV |
47 |
105 |
135 |
192 |
305 |
Повече от 400 |
|
Модел kV / mA |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
ZGS - 800 / 10 |
Изпитване на постоянно напрежение и ток на утечка за кабели с хартиена изолация
|
Номинално напрежение на кабела Uo / U kV |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
|
DC изпитвателно напрежение kV |
17 |
30 |
40 |
47 |
105 |
130 |
|
Модел kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 3 |
ZGS - 200 / 5 |
Тест за устойчивост на постоянно напрежение и ток на утечка за кабели с гумена и пластмасова изолация
|
Номинално напрежение на кабела Uo / U kV |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
|
DC изпитвателно напрежение kV |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
|
Модел kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 5 |
ZGS - 120 / 5 |
ZGS - 200 / 5 |
ZGS - 200 / 10 |
ZGS - 400 / 5 |
Изпитване на постоянно напрежение и ток на утечка на основна изолация на самостоятелен напълнен с масло кабел
|
Номинално напрежение на кабела Uo / U kV |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
|
DC изпитвателно напрежение kV |
175 |
275 |
475 |
585 |
775 |
|
Модел kV / mA |
ZGS - 200 / 3 |
ZGS - 300 / 3 |
ZGS - 500 / 5 |
ZGS - 600 / 5 |
ZGS - 800 / 10 |
Параметър на продукта
|
Модел |
300/2 |
300/3 |
|
Номинално напрежение(kV) |
300 |
300 |
|
Номинален ток(мА) |
2 |
3 |
|
Номинална мощност(W) |
600 |
900 |
|
HV блок за управление(кг) |
6.5 |
6.5 |
|
Тегло на HV цилиндър (кг) |
11 |
11 |
|
Височина на цилиндъра(мм) |
1250 |
1250 |
|
Точност на напрежението |
±(1.0%прочетено＋2b) |
|
|
Точност на тока |
±(1.0%прочетено＋2b) |
|
|
Фактор на пулсации |
По-малко или равно на 0,5% |
|
|
Стабилност на напрежението |
При промяна на напрежението ±10% стабилност По-малко или равно на 1% |
|
|
Капацитет на претоварване |
Напрежението на празен ход може да надвиши номиналното напрежение с 10% за 10 минути |
|
|
Максималният ток на зареждане е 1,25 пъти номиналния ток |
||
|
Захранване |
Еднофазен ток 50Hz 220V±10% |
|
|
Работен начин |
Периодична употреба: номинално натоварване за 30 минути |
|
|
1,1 пъти номинално напрежение: 10 минути |
||
|
Работно състояние |
температура: -10 градуса -+40 градуса |
|
|
относителна влажност: по-малко от 85% под 25 градуса, без влага |
||
|
надморска височина: 1500 м под |
||
|
Капацитивен капацитет на натоварване |
Капацитетът на тестовия обект е неограничен |
|
|
Може да се зарежда с 1,5 пъти номинален ток |
||
|
Структура |
Електроизолационен цилиндър за напрежение |
|
|
Въздушна изолация, без течове |
||
|

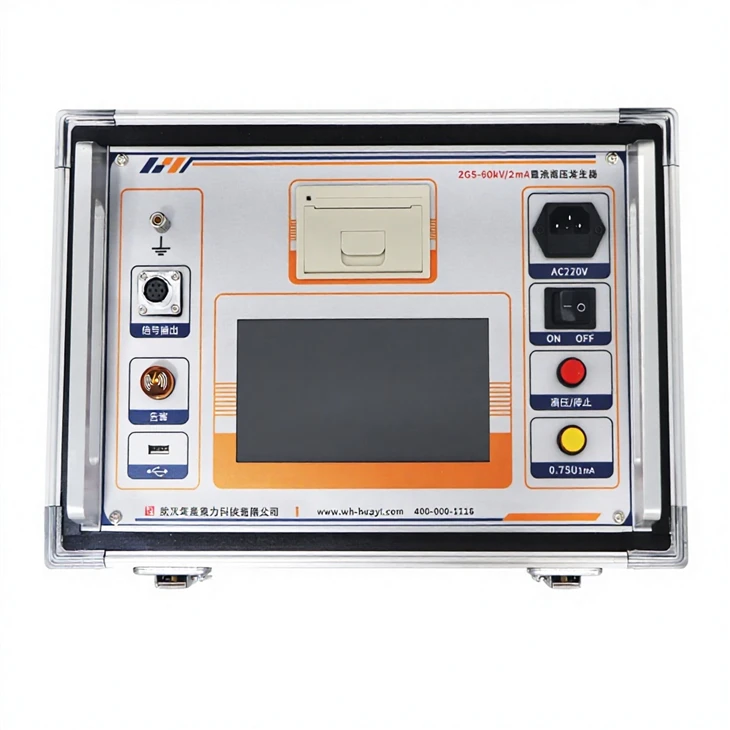

Функция на контролния блок за високо напрежение |
Висока точност {{0}}.75UDC1mA Бутон с едно докосване (точност по-малка или равна на 1,0%), подходящ за тест за разрядник с цинков оксид |
|
|
Защита от пренапрежение чрез превключвател за цифрово набиране, ясно с един поглед |
||
|
Преносим калъф, по-удобен на място |
||
|
Защитна функция |
Вътрешна защита от пренапрежение, вътрешна защита от пренапрежение |
|
|
Външна защита от пренапрежение (защитното напрежение може да се настрои), външна защита от свръхток или защита от повреда |
||
|
Вътрешна защита на захранването |
||
|
Защита при ненулев старт |
||
|
Звукова аларма с таймер |
||
Функция и приложение на продукта
1. Висока точност и точно измерване. Волтметърът на контролния шкаф показва напрежението, приложено към тестваното оборудване. Няма нужда да добавяте делител на напрежение, лесен за свързване. Оборудван с край за високо и ниско напрежение за измерване на ток на утечка. Краят с високо напрежение приема цифрова индикация с кръгъл щит, без тревожен удар от разряд. Има отлична функция против засядане, която е подходяща за работа на място.
2. При стабилно регулиране на напрежението регулирането е плавно в целия диапазон. Регулирането на изходното напрежение приема внесен единичен многооборотен потенциометър. Стабилен процес на усилване и високо прецизна настройка.
3. С изход с отрицателна полярност, нулев старт, непрекъснато регулиране, свръхнапрежение, свръхток, нулева позиция, защита срещу заземяване, специални функции за защита от прекъсване. Може да защити веригата автоматично, перфектната и надеждна защита прави безопасна работа.
4. Приемете модерна технология, средночестотна верига и най-новата PWM модулация на ширината на импулса
технология и IGBT с висока мощност, които правят по-стабилен изход при високо напрежение и по-малък фактор на пулсации.
5. С 0.75 пъти преобразуване на напрежението, удобен за тестване на отводител от цинков оксид.
6. Настройката на пренапрежение се използва с цифров превключвател с циферблат, показващ данните директно и визуално (единица KV).
7. Вземането на проби приема специален наносекунден сензор и наносекунден оптичен изолационен елемент, който може бързо и напълно да изключи главната верига на постоянен ток, за да предпази инструмента от повреда.

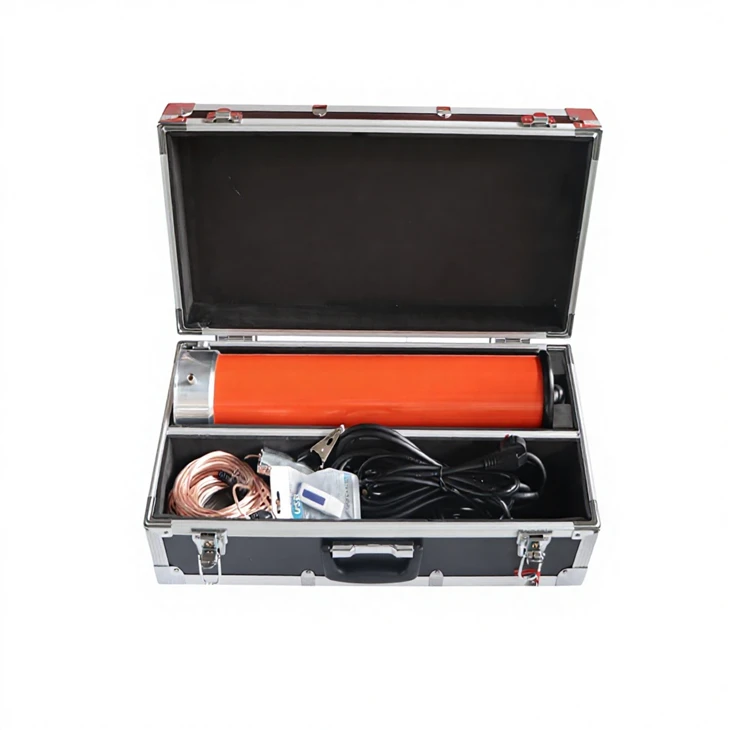

8. Цилиндърът приема нов материал, лек и стабилен. С 3 опорни крачета отдолу, увеличете стабилността. Външната повърхност на цилиндъра е покрита със специални изолационни материали, добра електрическа производителност, силен капацитет на влага, без изтичане.
9. Корпусът е изработен от алуминиева сплав с малък обем, леко тегло, добър външен вид, по-стабилен, лесен за работа, пълна функция, удобен за използване на място.
